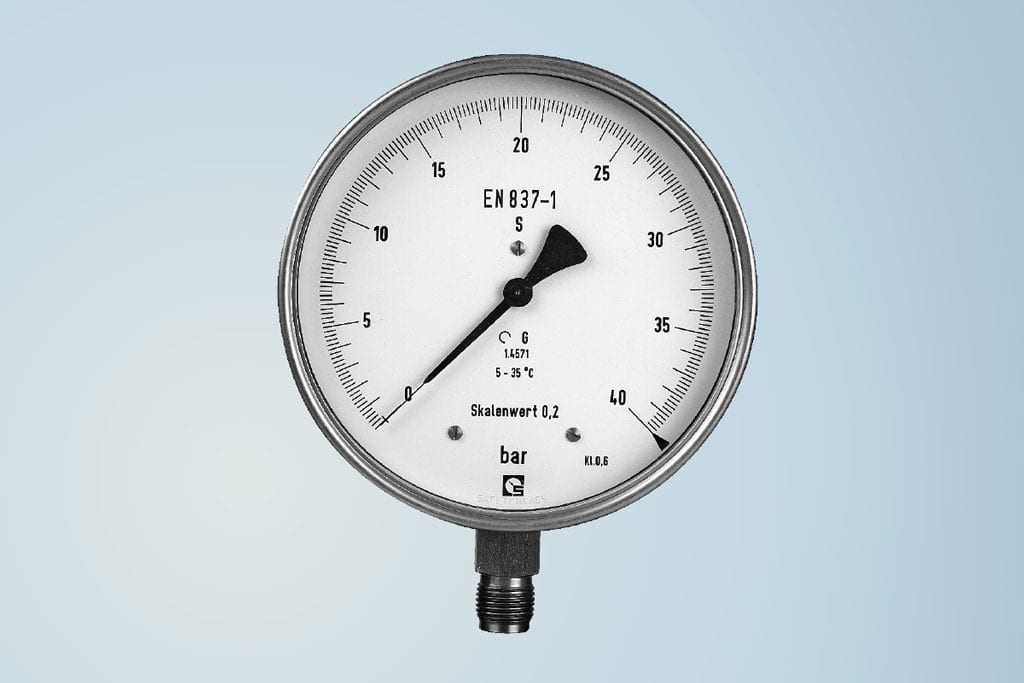

Đồng hồ đo độ chính xác

Chức năng của máy đo độ chính xác

Nguyên lý hoạt động giống như của đồng hồ đo áp suất dạng ống Bourdon: Một ống được uốn thành hình tròn được nối chắc chắn với một đoạn nối ở một đầu; đóng ở đầu kia của nó bằng một mảnh cuối. Nếu phần bên trong của ống Bourdon phải chịu áp suất quá mức, nó sẽ bị kéo căng ra phía ngoài; co vào trong dưới áp suất âm. Chuyển động này của mảnh cuối ống Bourdon là một đơn vị đo áp suất cần đo và được truyền đến bánh răng của chuyển động thông qua một đoạn có răng.

Ứng dụng

Đồng hồ đo áp suất chính xác có thể được cung cấp cho áp suất quá áp lên đến 1000 bar và áp suất thấp lên đến -1 bar. Các ống Bourdon đặc biệt và cơ cấu truyền động được sử dụng cho áp kế Feinmess; Độ chính xác hiển thị là tiêu chuẩn ở mức ± 0,6% và như các phiên bản đặc biệt ở mức ± 0,1% và ± 0,25% của giá trị toàn thang đo.

Đồng hồ đo độ chính xác của Schmierer

Đồng hồ đo áp suất chính xác F 160

NG 160

EN837-1

Lớp 0,6

Ống Bourdon làm bằng đồng đặc biệt, kết nối bằng đồng thau

Hộp đựng nhẫn hình lưỡi lê làm bằng thép không gỉ

Kích thước G 1/2 ″

Đồng hồ đo độ chính xác của Schmierer

Đồng hồ đo áp suất chính xác FU 160

NG 160

EN837-1

Lớp 0,6

Ống Bourdon và kết nối làm bằng thép không gỉ

Hộp đựng nhẫn hình lưỡi lê làm bằng thép không gỉ

Kích thước G 1/2 ″

Đồng hồ đo độ chính xác của Schmierer

Đồng hồ đo độ chính xác F 250

NG 250

EN837-1

Lớp 0,6

Ống Bourdon làm bằng đồng đặc biệt, kết nối bằng đồng thau

Hộp đựng nhẫn hình lưỡi lê làm bằng thép không gỉ

Kích thước  G 1/2 ″

Đồng hồ đo độ chính xác của Schmierer

Đồng hồ đo áp suất chính xác FU 250

NG 250

EN837-1

Lớp 0,6

Ống Bourdon và kết nối làm bằng thép không gỉ

Hộp đựng nhẫn hình lưỡi lê làm bằng thép không gỉ

Kích thước G 1/2 ″
